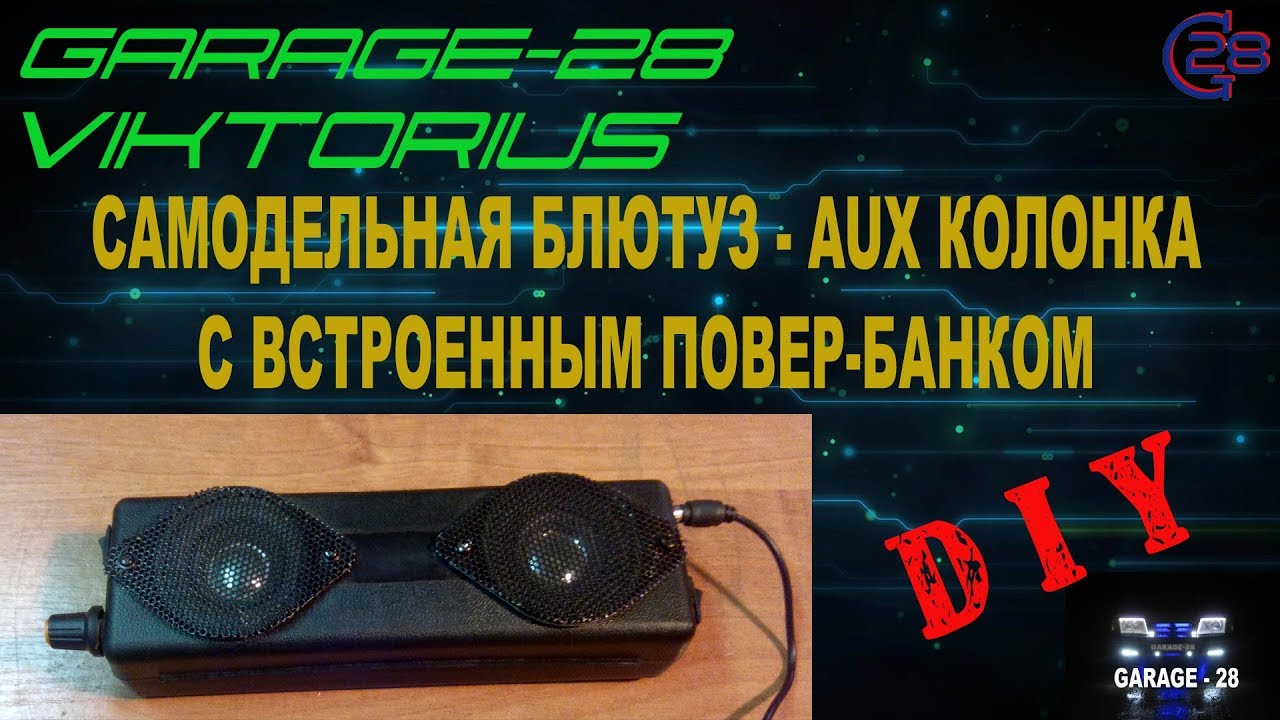

Портативная колонка POWERBANK с блютуз передатчиком DIY своими руками.
Очередная самоделка.
Задумка пришла спонтанно, появились маломощные усилители PAM8403, были лишние литий-ионные акб и контроллеры зарядки с стабилизаторами напряжения. Решил попробовать собрать небольшую портативную колонку. Именно портативная колонка для меня была первым опытом. До этого собирал обычные пассивные колонки. Усилители были закуплены для ремонта маленьких компьютерных колонок и вроде ещё хотел что-то с наушниками попробовать. Компьютерных колонок потом будет отремонтировано не мало, а вот с наушниками так и не срослось, пока наверно.
В общем по сути, 2 контроллера зарядки подключены параллельно по входу и выходу, к ним на постоянку подключено несколько аккумуляторов от старых ненужных смартфонов и телефонов. Далее через выключатель напряжение уходит на стабилизатор напряжения с USB выходом, для подключения разных юсб гаджетов или зарядки телефонов. И через второй выключатель питается уже сам усилитель. Для входа звукового сигнала используется стерео гнездо 3,5мм. Звук по входу регулируется переменным сдвоенным резистором (вроде 10кОм или около того), выходы с усилителя подключаются к динамикам соответственно. Звук не фонтан, но для негромкой фоновой прослушки или просмотра видео с ютуба на телефоне хватает. С полностью заряженных аккумуляторов можно сразу и телефон заряжать и прослушивать музыку по AUX. Так же можно к USB подключить блютуз передатчик и с передатчика уже снимать аналоговый звуковой выход на усилитель. Колонка получается уже с функцией блютуз. Такая вот поделка, делалась просто ради эксперимента, но она уже нашла давно применение.
Пишите в комментариях что вы думаете по поводу такой пробной портативной колонки.
